摩擦襯墊廠家揭秘：多繩摩擦提升機襯墊固定方式

礦井提升機承擔著提升礦石、下放物料、運送人員和設備的任務，有地下礦山的“咽喉設備”之稱。摩擦輪是摩擦式提升機的最核心部件， 承擔系統運行的主要載荷。摩擦襯墊作為主軸裝置的重要組成部分，其固定方式直接影響著摩擦輪的受力分布。

襯墊固定方式

摩擦式提升機主要依靠鋼絲繩與襯墊之間的摩擦力來實現重物的上提與下放，而襯墊安裝的安全可靠性非常重要。目前，國內外在運行的多繩摩擦式提升機摩擦襯墊的安裝方式主要有螺栓固定和楔形塊固定 2 種。

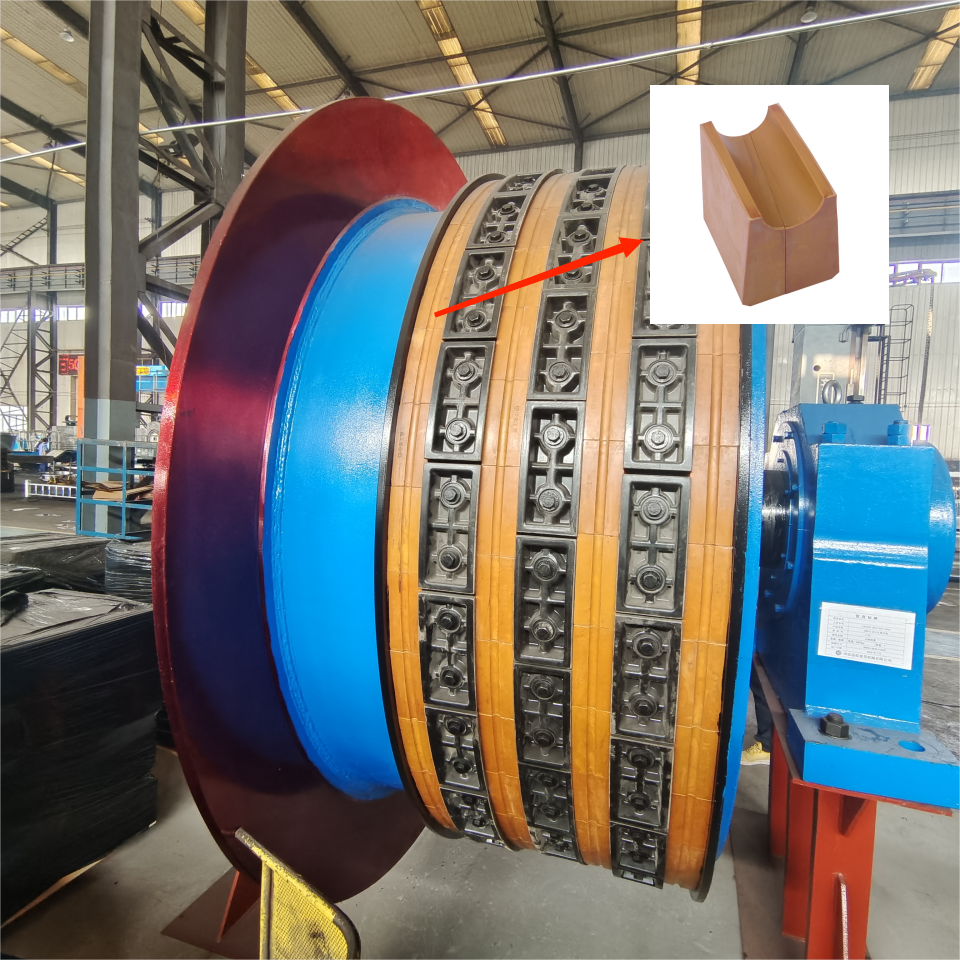

1、螺栓固定

螺栓固定主要由螺栓、壓塊與固定塊組成。固定塊的作用是限定襯墊在摩擦輪上的位置，保證鋼絲繩間距；壓塊是利用兩側與襯墊匹配的。

螺栓固定的主要優點：

① 固定塊和壓塊采用酚醛材料壓制而成，無需加工，裝配互換性能好，其強度和尺寸不受浸水影響，適合于礦山環境使用；

② 襯墊安裝與拆卸方便，尤其是單塊襯墊的裝拆；

③ 固定塊和壓塊密度小，摩擦輪整體轉動慣量相對較小。

其缺點主要是：

① 需要在摩擦輪上鉆孔，可能會對其強度有一定影響；

② 摩擦輪外圓不加工，對襯墊與筒壁接觸面積有影響。

2、 楔形塊固定

楔形塊固定是在摩擦輪外圓焊接鋼板，通過機加工出楔形塊槽，利用襯墊與槽的斜面以實現定位與固定。

楔形塊固定的主要優點：

① 相當于增加一個摩擦輪外加強環，有助于其強度增大；

② 楔形塊槽需要機加工，精度高，襯墊與摩擦輪外圓貼合好。

其缺點主要是：

① 外加強環增加摩擦輪質量，使得其轉動慣量較大；

② 襯墊安裝與拆卸困難，耗時長，尤其是單塊襯墊的裝拆。
